?液壓缸的類型和分類

一、液壓缸

液壓傳動中的執行元件是將流體的壓力能轉化為機械能的元件。它驅動機構作直線往復或旋轉（或擺動）運動，其輸入為壓力和流量，輸出為力和速度，或轉矩和轉速。

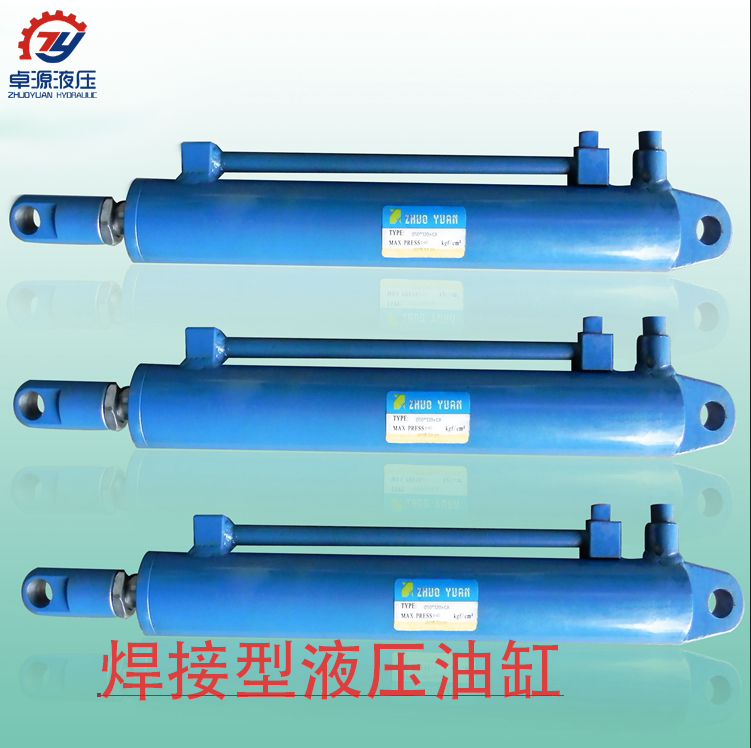

液壓缸是實現直線往復運動的執行元件。

1.   缸筒固定：一腔連續地輸入壓力油。當油的壓力足以克服活塞桿上的所有負載時，活塞以速度連續向另一腔運動，活塞桿對外界做功。反之亦然。

2.   活塞桿固定：一腔連續地輸入壓力油時，則缸筒向另一方向運動。反之亦然。

二、液壓缸的分類

1.   按結構形式分：

1)  活塞缸：又分單桿活塞缸、雙桿活塞缸

2)  柱塞缸

3)  擺動缸：又分單葉片擺動缸、雙葉片擺動缸

2.   按作用方式分：

1)  單作用液壓缸 一個方向的運動依靠液壓作用力實現，另一個方向依靠彈簧力、重力等實現；

2)  雙作用液壓缸 兩個方向的運動都依靠液壓作用力來實現;

3)  復合式缸 活塞缸與活塞缸的組合、活塞缸與柱塞缸的組合、活塞缸與機械結構的組合等。

3.   各種類型

1)  雙桿活塞缸：為缸筒固定的雙桿活塞缸，活塞兩側的活塞桿直徑相等,它的進、出油口位于缸筒兩端。這種安裝形式，工作臺移動范圍約為活塞有效行程的三倍，占地面積大,適用于中小型機械。

2)  單桿活塞缸：由于只在活塞的一端有活塞桿,使兩腔的有效工作面積不相等,因此在兩腔分別輸入相同流量的情況下，活塞的往復運動速度不相等。它的安裝也有缸筒固定和活塞桿固定兩種,進、出口的布置據安裝方式而定；但工作臺移動范圍都為活塞有效行程的兩倍。

3)  柱塞式液壓缸

a)   它是一種單作用式液壓缸，靠液壓力只能實現-一個方向的運動，柱塞回程要靠其它外力或柱塞的自重；

b)   柱塞只靠缸套支承，故適于做長行程液壓缸；

c)   工作時柱塞總受壓，因而它必須有足夠的剛度；

d)   柱塞重量往往較大,水平放置時容易因自重而下垂，造成密封件和導向單邊磨損，故其垂直使用更有利。

4.   單桿活塞式液壓缸結構

液壓缸的結構可以分為缸筒和缸蓋、活塞和活塞桿、密封裝置、緩沖裝置和排氣裝置五個部分。

活塞與活塞桿用螺紋連接，并用止動銷14固死。前、后缸蓋通過法蘭23和螺釘壓緊在缸筒的兩端。為了提高密封性能并減少摩擦力，在活塞與缸筒之間、活塞桿與導向環之間、導向環與前缸蓋這間、活塞桿與導向環之間、導向環與前缸蓋之間、前后缸蓋與缸筒之間裝有各種動、靜密封圈。當活塞移動接近左右終端時，液壓缸回油腔的油只能通過緩沖柱塞上通流面積逐漸減小的軸向三角槽和可調緩沖器24回油箱，對移動部件起制動緩沖作用。缸中空氣經可調緩沖器中的排氣通道排出。
